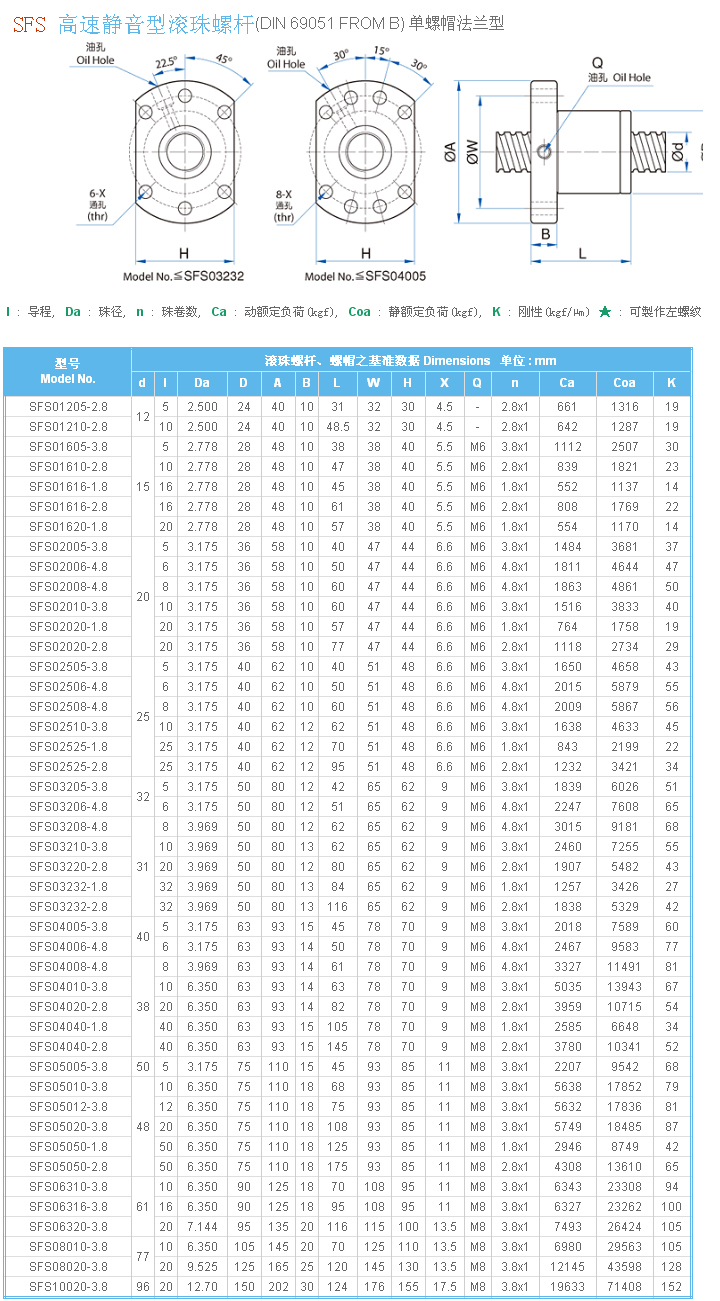

SFS1610滾珠絲杠參數
型號:SFS1610
絲桿外徑:15
導程:10
珠徑:2.778
螺母外徑:28
法蘭直徑:48
法蘭的厚度:10
螺母的長度:47
安裝孔之間的距離:38
法蘭的寬度:40
珠圈數:2.8×1
動額定負荷:839
靜額定負荷:1821
剛性:23。

【滾珠絲杠的載荷與載荷方向】
滾珠螺母是滾珠絲杠機構的核心部件。滾珠絲杠機構在運行時滾珠螺母不能承受徑向載荷或扭矩載荷，只能承受沿絲杠軸向方向的載荷，而且要注意使作用在滾珠絲杠副上的軸向載荷通過絲杠軸心，設計時不能將徑向負荷、扭矩載荷直接施加到螺母上，否則會大大縮短滾珠絲杠機構的壽命或?qū)е逻\行不良，因為徑向載荷或扭矩載荷會使絲杠發生彎曲，螺母中部分滾珠過載，從而導致傳動不平穩、精度下降、壽命急劇縮短。絲杠承受的徑向載荷主要是絲杠的自重。

SFS1610滾珠絲桿，TBI滾珠絲桿SFS1610。

TBI滾珠絲桿，TBI直線導軌

東莞君馳機電設備有限公司（臺灣TBI)

本公司專業銷售臺灣自動化傳動部件，淘寶，阿里巴巴均有銷售，如有需要，敬請咨詢。

TBI滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴?/P>矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿特點：高效率及可逆性，零背

隙及高剛性，可預測的長壽命，高導程精度，超靜音，短交期，低起動扭矩及高順暢.滾珠絲桿可以根據客戶

要求定制.

TBI滾珠絲桿型號：
SCI系列：SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列：SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列：DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列：SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列：DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列：SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列：DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列：SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列：DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列：SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列：DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列：SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列：SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列：SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列：BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4

TBI滾珠絲桿的特性
　　研磨滾珠絲杠采用了數控中頻淬火，以確保硬度層的深度均勻一致，又通過精密螺紋磨床加工，其精度可達P1——P2級。由于選用德國浮動式返向器，特別是鋼球在返向過程中跨越滾道（即進入返向器后與滾道非接觸），從而保證我司提供的滾珠絲杠副在高速工作狀態下噪音大大降低的特性。
我們提供的軋制滾珠絲杠，完全從THOMSON NEFF德國公司進口，特點是螺紋滾道最終硬度為HRc58-62，表面光潔度非常高，滾道齒形均勻一致，中徑一致性非常好，特別是材料的紋理與螺紋方向相一致。由于采用數控中頻淬火，可保證滾道工作面有效硬化層深度（DOS）為1--2mm，更重要的其誤差曲線為線性，通過數控補償可將其精度提高到P4、P3級甚至到P2級。
珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。其有以下幾項特征：
1、圓滑的動作性
　　滾珠絲桿具有比滑動絲桿更高的效率，所需扭矩只有30%以下�？奢p易將直線運動變換為回轉運動。滾珠絲桿即使給予預壓，亦能維持圓滑的動作特性。
2、無背隙與高剛性
　　滾珠絲桿采用哥德式（Gothic arch）滿槽形狀、軸方向間隙調整至極小亦能輕易轉動。
TBI滾珠絲桿的優異耐久性
又于1個或者2個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。
3、優異的耐久性
　　TBI以積累多年的滾珠絲桿之生產技術為基礎，采用嚴謹?shù)牟牧霞�高度熱處理及加工技術，可供給耐久性的制品。
4、 與滑動絲杠副相比驅動力矩為1/3
5、 滾珠絲桿的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。
6、 高精度的保證
滾珠絲桿是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度?濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。
7、微進給可能
滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
8、無側隙、剛性高
滾珠絲桿可以加預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加預壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
9、高速進給可能
滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。 精度公差:C10,C7,C5,C3,C2,C1--數字越小，精度越高。

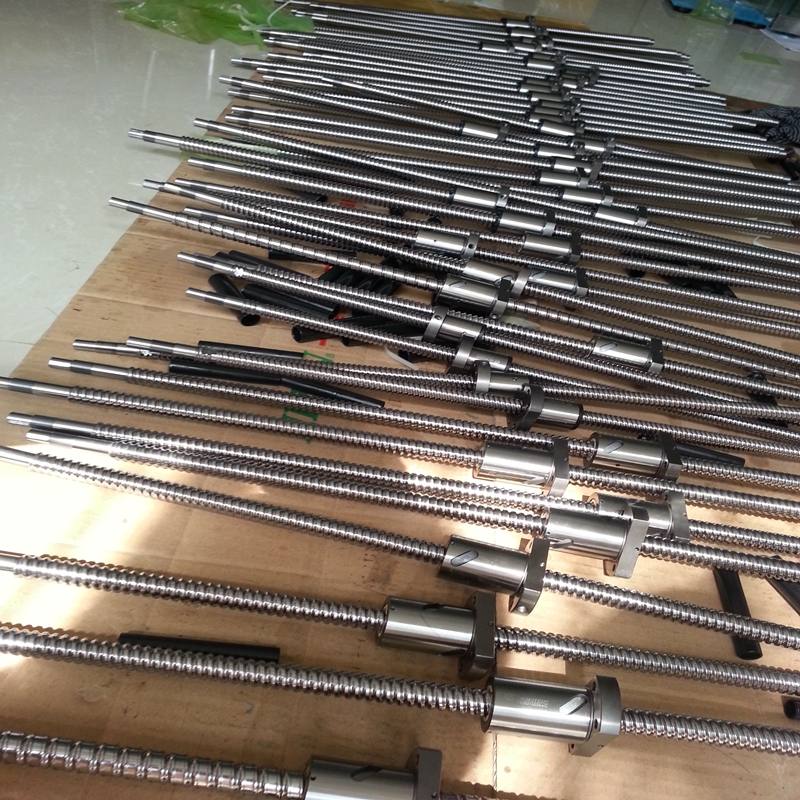

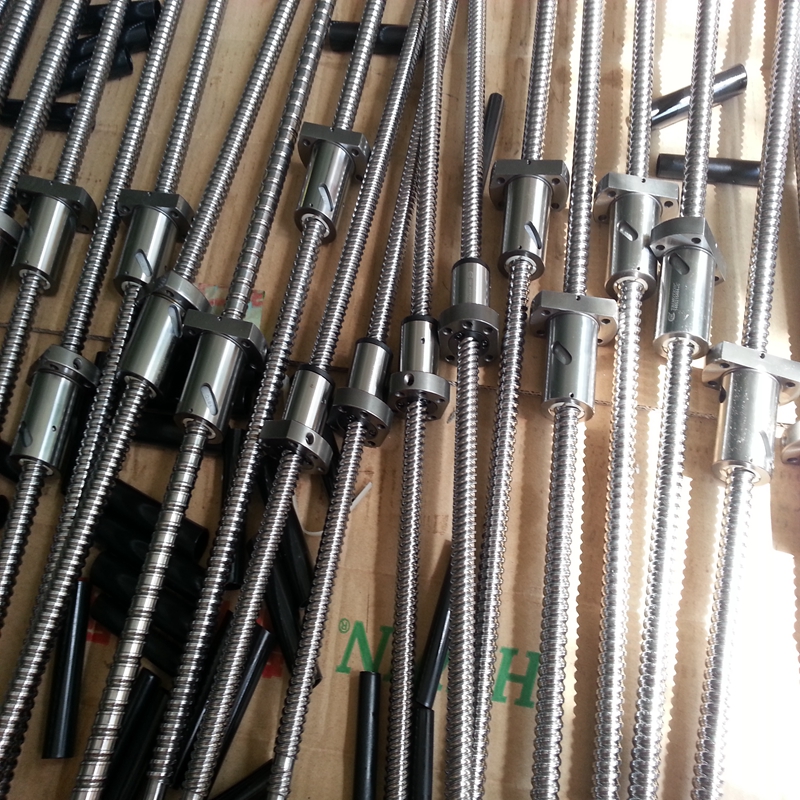

TBI滾珠絲桿SFS1610,臺灣TBI滾珠絲桿現貨供應，型號齊全，臺灣原裝正品，研磨絲桿都有備貨，TBI滾珠

絲杠軸承以多年來所累積制品技術為基礎，從材料、熱外理、制造、檢查至出貨，都是以嚴謹?shù)钠繁Ｖ贫葋砑?/P>以管理，因此具有高信賴性�！�TBI公司是世界知名的大型絲杠制造商；其絲桿最大特點是滾軋絲桿技術先質

優價廉，大量被使用于雕刻機、繞線機、木工機床、數控機床等設備上；TBI絲桿常規產品有配備現貨；免費

提供設計選型和技術咨詢！本公司大量低價批發供應臺灣全球滾珠TBI滾珠絲桿，品質保障，價格有優勢！

東莞君馳科技備有大量TBI的現貨庫存，品種齊全、品質優良，公司一貫秉著質量至上、信譽第一、服務周

到、價格合理的宗旨，公司鄭重承諾：所有進口軸承和直線導軌皆為原裝正品，假一賠十。團隊全體成員隨時

恭候各位同仁光臨我司、參觀指導。
