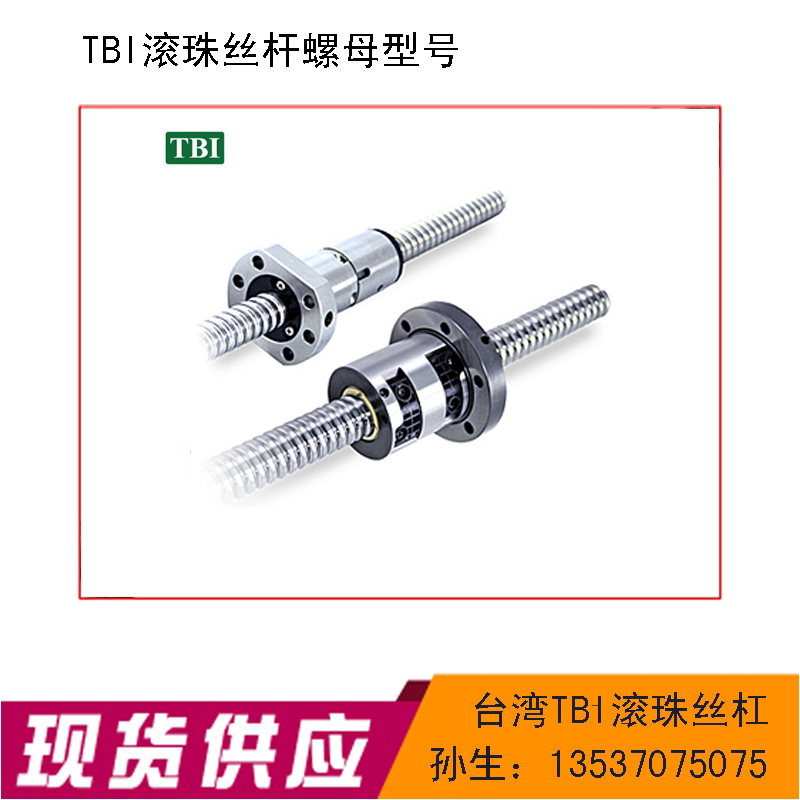

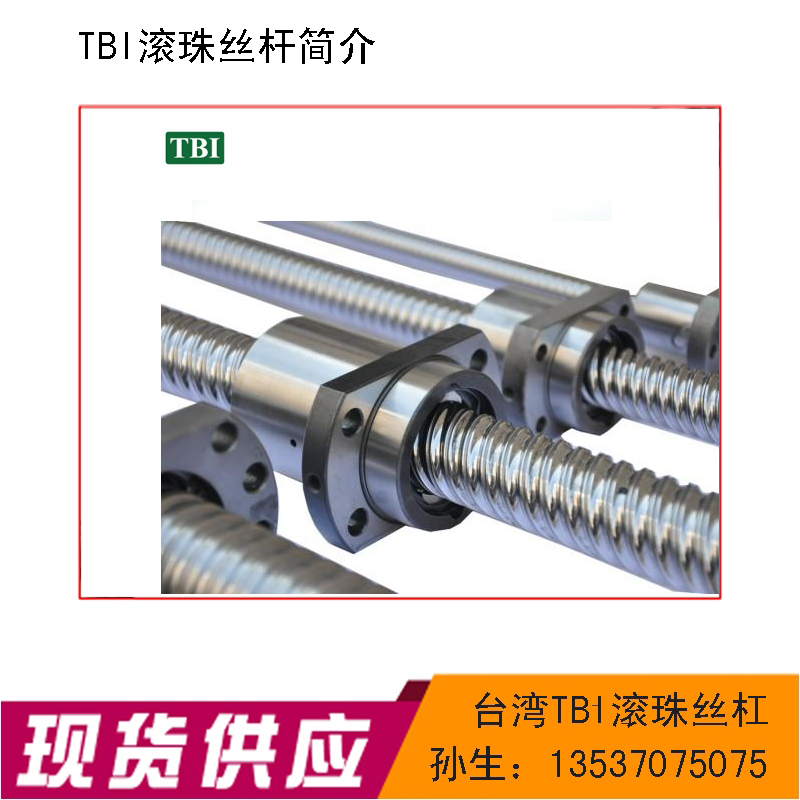

【TBI滾珠絲桿簡介】
全球傳動科技股份有限公司(TBI MOTION) 成立TBI MOTION同時整合TBI的專業製造技術及COMTOP的行銷體系以展新的面貌引領市場。
TBI滾珠絲桿是以多年來所累績的制品技術甚而，從材料，熱我理、制造、檢查到出貨，者是以嚴謹?shù)钠繁Ｖ贫葋?lái)加以管理，因此具有高信賴性。
TBI滾珠絲桿的產品特性：
圓滑的動作性
滾珠螺桿具有比滑動螺桿更高的效率，所需扭矩只有 30% 以下�？奢p易將直線運動變換為回轉運動.
優異的耐久性
TBI滾珠螺桿以累積多年的滾珠螺桿之生產技術荷基礎，採用嚴謹?shù)牟牧辖逵筛叨葻崽幚砑凹庸ぜ夹g(shù)，可供給耐久性的製品。滾珠螺桿即使給與預壓，亦能維持圓滑的動作特性。
無背隙與高剛性
滾珠螺桿，採用哥德式 (Gothic arch) 溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又於一個或兩個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。
循環方式
外循環的方式提供較順暢之鋼珠迴流、較低噪音。對於高導程及大直徑滾珠螺桿提供較佳的工作品質。內循環構造的優點，使螺帽外徑為精巧的「圓周型」。因此適合內部空間較小的機器。

滾珠絲桿概述

滾珠絲杠螺母副的傳動間隙是軸向間隙，為保證反向傳動精度和絲杠的剛度，必須消除軸向間隙。消除間隙的方法常采用雙螺母結構，利用兩個螺母的相對軸向位移，使兩個滾珠螺母中的滾珠分別貼緊在螺旋滾道的兩個相反的側面上。用這種方法預緊消除軸向間隙時，應注意預緊力不宜過大，過大的預緊力將導致空載力矩增加，從而降低傳動效率，縮短使用壽命。此外還要消除絲杠安裝部分和驅動部分的間隙。

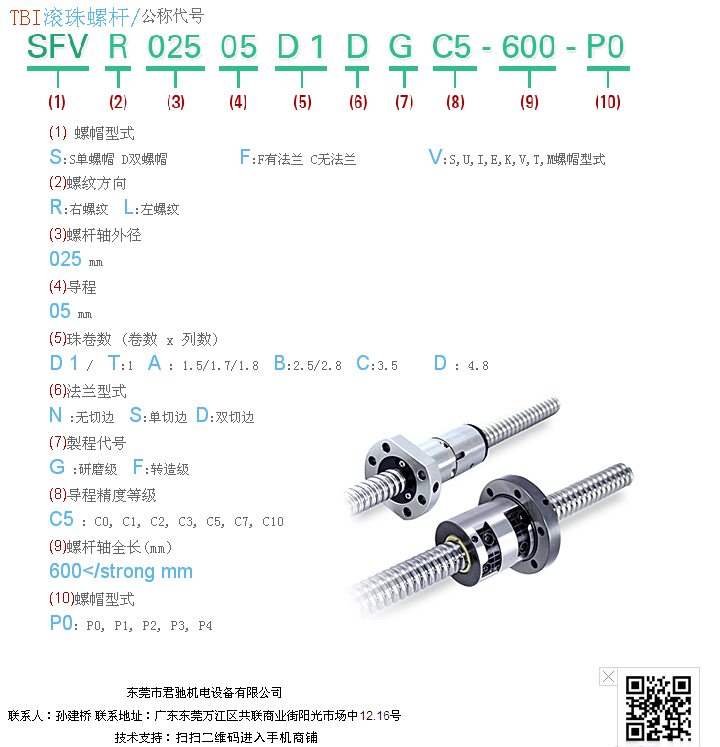

常用的絲杠螺母型號：

微型滾絲杠的有：205T滾珠絲桿、0801滾珠絲桿、082.5滾珠絲杠、0601滾珠絲桿、0401滾珠絲杠、0802滾珠絲杠、1002滾珠絲桿、1004滾珠絲杠、。

雕刻機常用的型號：1205滾珠絲桿、1210滾珠絲桿、1402滾珠絲桿、1510滾珠絲杠、1520滾珠絲杠、1610滾珠絲杠、1616滾珠絲桿、1602滾珠絲杠、1605滾珠絲桿、1604滾珠絲桿、1620滾珠絲杠、1632滾珠絲杠。

CNC數控機床常用的型號：2004滾珠絲杠、2005滾珠絲桿、2006滾珠絲杠、2008滾珠絲杠、2010滾珠絲杠、2020滾珠絲杠、2504滾珠絲桿、2505滾珠絲桿、2506滾珠絲桿、2508滾珠絲杠、2510滾珠絲桿、2525滾珠絲桿。

火花機常用的型號：3204滾珠絲杠、3205滾珠絲桿、3206滾珠絲杠、3208滾珠絲杠、3210滾珠絲桿、3232滾珠絲杠、3220滾珠絲杠。

龍門銑床用的到型號：4005滾珠絲桿、4006滾珠絲杠、4008滾珠絲桿、4010滾珠絲桿、4020滾珠絲杠、4040滾珠絲杠、5005滾珠絲杠。

大型機床用到型號：5010滾珠絲杠、5012滾珠絲杠、5020滾珠絲桿、5050滾珠絲杠、6310滾珠絲杠、6316滾珠絲杠、6320滾珠絲桿、8010滾珠絲杠、8020滾珠絲杠、10020滾珠絲桿。

【滾珠絲桿螺母型號的選擇】

螺母的種類滾珠絲杠的螺母,根據鋼球的循環方式可分為∶彎管式、循環器式、端蓋式。這3種循環方式的特長如下所示。另外,滾珠絲杠不僅可以循環方式分類,也可根據予壓方式分類。
【根據鋼球循環方式分類】
①?gòu)澒苁?BR>(SBN、BNF、BNT、BNFN、BIF和BTK型)循環導片式(HBN型)這些型號是最典型的螺母, 通過使用彎管讓鋼球進行循環。鋼球從絲杠軸的溝槽中被掬取進入彎管后,再回到溝槽中,做無限循環運動。
②循環器式
(DK、DKN、DIK、JPF和DIR型)這些型號是最小型的螺母, 通過循環器改變鋼球的行進方向,越過絲杠軸外徑回到原位,做無限循環運動。
③端蓋式∶大導程螺母
(SBK、BLK、WGF、BLW、WTF、CNF 和BLR型)這些型號是最適合高速進給的螺母。鋼球利用端蓋,從絲杠軸的溝槽中被掬取到螺母的通孔里,通過通孔又回到溝槽中,做無限循環運動。
【根據予壓方法分類】
①定位予壓方式:
雙螺母方式（BNFN、DKN和BLW型）是在2個螺母中間插入調整片施加予壓的方式。
②錯位預壓方式
（SBN、BIF、DIK、SBK和DIR型）與雙螺母方式相比體積小,是不使用調整片,而通過改變螺母中間螺紋槽的螺距來施加予壓的方式。
③定壓予壓方式
（JPF型）在螺母的幾乎正中間位置,設置一個彈簧結構,通過改變螺母中央螺紋溝槽的螺距來施加予壓的方式。
【滾珠絲桿螺母型號的選擇】
使用軋制滾珠絲杠,絲杠軸直徑20mm、導程40mm及絲杠軸直徑30mm、導程60mm的螺母為大導程軋制滾珠
絲杠WTF型,因此可以選擇∶
WTF2040-2
(Ca＝5.4 kN,C0a＝13.6 kN)
WTF2040-3
（Ca＝6.6 kN、C0a＝17.2 kN）
WTF3060-2
（Ca＝11.8 kN、C0a＝30.6 kN）
WTF3060-3
（Ca＝14.5 kN、C0a＝38.9 kN）
