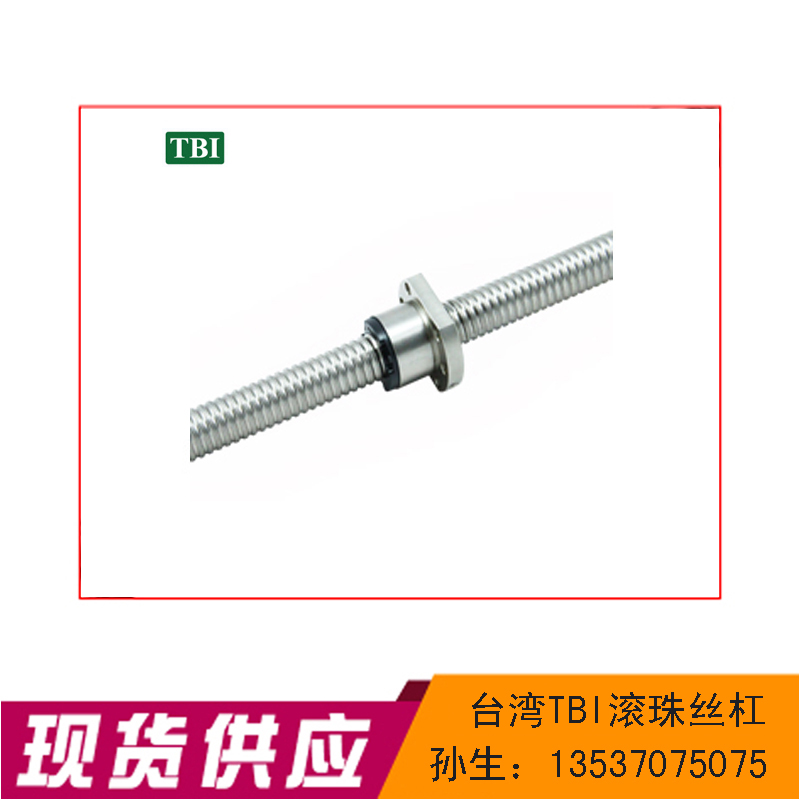

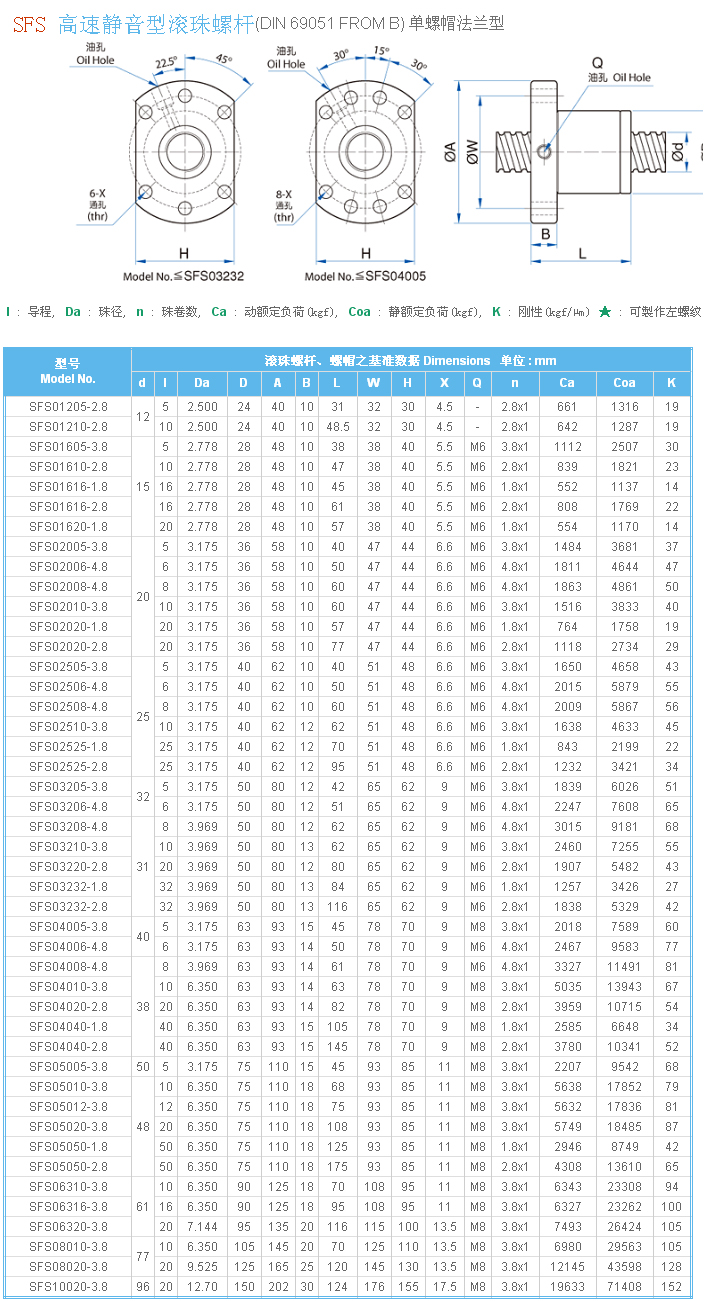

SFS1205滾珠絲桿參數
型號:SFS1205
絲桿外徑:12
導程:5
珠徑:2.5
螺母外徑:24
法蘭直徑:40
法蘭的厚度:10
螺母的長度:31
安裝孔之間的距離:32
法蘭的寬度:30
珠圈數:2.8×1
動額定負荷:661
靜額定負荷:1316
剛性:19。

臺灣TBI滾珠絲桿SFS01205 ,SFS01205 臺灣滾珠絲桿詳細信息歡迎您來電咨詢！

TBI滾珠絲杠軸承以多年來所累積制品技術為基礎，從材料、熱外理、制造、檢查至出貨，都是以嚴謹?shù)钠繁Ｖ贫葋?lái)加以管理，因此具有高信賴性。TBI公司是世界知名的大型絲杠制造商；其絲桿最大特點是滾軋絲桿技術領先；質優價廉，大量被使用于雕刻機、繞線機、木工機床、數控機床等設備上；TBI絲桿常規產品上現貨；免費提供設計選型和技術咨詢！本公司大量低價批發供應臺灣全球滾珠T(mén)BI滾珠絲桿，品質保障，價格有優勢！
可配臺灣制原裝螺母或國產螺母，價格實惠，備有現貨，可以來圖紙加工，歡迎來電咨詢！
TBI滾珠絲桿運動原理
1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠（目前已基本取代梯形絲桿，已俗稱絲桿）是用來將旋轉運動轉化為直線運動；或?qū)⒅本�(xiàn)運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等
2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。
全球主要滾珠絲桿生產制造商：臺灣AHK滾珠絲桿,臺灣璟騰 GTEN 滾珠絲桿，臺灣上銀 hiwin滾珠絲桿，臺灣TBI滾珠絲桿，臺灣PMI滾珠絲桿，中國南京工藝滾珠絲桿，漢江滾珠絲桿，韓國SBC滾珠絲桿，德國博世力士樂（原STAR）滾珠絲桿等......
滾珠絲桿TBI滾珠絲桿的定義
　　滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本�(xiàn)運動轉化為回轉運動的理想的產品。滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。
滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠桿。

TBI滾珠絲桿的特性
　　研磨滾珠絲杠采用了數控中頻淬火，以確保硬度層的深度均勻一致，又通過精密螺紋磨床加工，其精度可達P1——P2級。由于選用德國浮動式返向器，特別是鋼球在返向過程中跨越滾道（即進入返向器后與滾道非接觸），從而保證我司提供的滾珠絲杠副在高速工作狀態下噪音大大降低的特性。
我們提供的軋制滾珠絲杠，完全從THOMSON NEFF德國公司進口，特點是螺紋滾道最終硬度為HRc58-62，表面光潔度非常高，滾道齒形均勻一致，中徑一致性非常好，特別是材料的紋理與螺紋方向相一致。由于采用數控中頻淬火，可保證滾道工作面有效硬化層深度（DOS）為1--2mm，更重要的其誤差曲線為線性，通過數控補償可將其精度提高到P4、P3級甚至到P2級。
珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。其有以下幾項特征：
1、圓滑的動作性
　　滾珠絲桿具有比滑動絲桿更高的效率，所需扭矩只有30%以下�？奢p易將直線運動變換為回轉運動。滾珠絲桿即使給予預壓，亦能維持圓滑的動作特性。
2、無背隙與高剛性
　　滾珠絲桿采用哥德式（Gothic arch）滿槽形狀、軸方向間隙調整至極小亦能輕易轉動。
TBI滾珠絲桿的優異耐久性
又于1個或者2個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。
3、優異的耐久性
　　TBI以積累多年的滾珠絲桿之生產技術為基礎，采用嚴謹?shù)牟牧霞�高度熱處理及加工技術，可供給耐久性的制品。
4、 與滑動絲杠副相比驅動力矩為1/3
5、 滾珠絲桿的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。
6、 高精度的保證
滾珠絲桿是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度?濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。
7、微進給可能
滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
8、無側隙、剛性高
滾珠絲桿可以加預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加預壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
9、高速進給可能
滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。 精度公差:C10,C7,C5,C3,C2,C1--數字越小，精度越高。
TBI滾珠絲桿的優點
——高精度——高硬度——低軸向間隙 ——高可靠性——運轉平穩——使用壽命長——噪音低

TBI滾珠絲桿類型
　　常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1.5圈、2.5圈和3.5圈等幾種。
1）外循環：外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母間重新進入循環。，外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。常用外循環方式：(a)端蓋式；（b）插管式；（c）螺旋槽式所示是端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。（b）所示為插管式，它用彎管作為返回管道，這種結構工藝性好，但是由于管道突出螺母體外，徑向尺寸較大。（c）所示為螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
2）內循環：所示為內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。（a）所示為圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。所示為扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。
TBI滾珠絲桿常用型式螺帽
S型螺帽
　　此種型式是由滾動于螺桿與螺帽之間的滿槽而前進，再經由循環器兩端之路徑做回流。循環方式類似于
E型螺帽；
　　此型之循環器的，會沿著螺紋的方向運行，加上之隔音如防壓設計，所以運轉時的噪音將被消抵。此外，S型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負荷之設計。
※U.I型螺帽
　　此種型式是由沿著內循環循環器滿槽，斜斜的越過螺桿牙峰，回來到原點。一般為一卷一次循環.；
　　此種型式螺桿至少要有一端完全通牙，適用于螺桿徑較小，采用金屬循環器；
K型螺帽
　　此種螺帽法蘭為四孔安裝孔，適用于微小型絲桿。循環原理同I型相同，但不同循環時，循環位置皆位于相同角度之鍵槽上；
E型螺帽

　　此種型式是兼具外循環式及內循環式特點，在滾動于螺桿與螺帽之間的滿槽而前進，在螺帽的尾端由端蓋循環器道引至螺帽本體的回流孔中，一般與外循環相同為多卷一次循環，只是少了外循環管。
